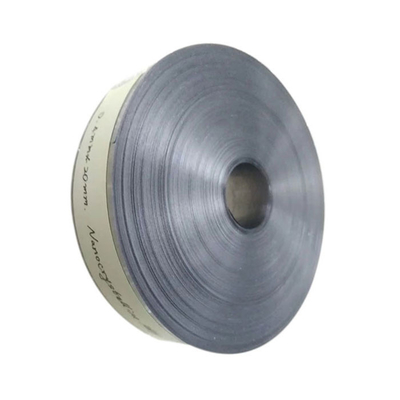

Nanocrystalline legering 1K107 voor ijzeren kern van krachttransformatoren en pulstransformatoren
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam: | Nanocrystalline Core Strip Ribbon 1K107 Transformer Inductor Iron Amorfe Core | Gebruik: | Transformatorinducteur |
|---|---|---|---|
| Grootte: | 10-50 mm (op maat) | Staat: | Strip/ Ribbon/Harden |
| Markeren: | Het Ijzerkern van de Nanocrystallinelegering,met een vermogen van niet meer dan 50 W,1K107 ijzeren kern |
||
Nanocrystalline legering 1K107 voor ijzeren kern van krachttransformatoren en pulstransformatoren
Toepassingsgebied:
met een vermogen van niet meer dan 50 W
Krachttransformer, precisie stroom wederzijdse inductor ijzer kern
Verwijderingsschakelaar met onderlinge inductor
Filterinductie, opslaginductie, ijzerkern van de elektrische reactor
Gemene EMC-modusinductance en differentiële modus inductance ijzerkern
met een vermogen van meer dan 50 WMagnetische versterker, Spike killer, Pulse Compressor ijzeren kern en magnetische kralen
Kenmerken:
HoogMagnetische inductie van verzadiging- verminderen van het transformatorvolume
Hoge magnetische permeabiliteit lage dwangkracht- verbeteren van de transformator efficiëntie,wederzijdse gevoeligheid van de inductor, vermindering van de distributieparameters van de spoel
Verminder het vermogen van de transformator om de temperatuur te verhogen
Goede temperatuurstabiliteit - onder 130°C voor langdurig werk
Een lagere prijs -heeft de beste kostenprestaties van alle metalen zachte magnetische materialen
Typische eigenschappen
Fysieke eigenschappen vanNanocristallijnlegering
| Magnetische inductie van verzadiging(B's) | 1.25T | Hardheid (Hv) | 880 |
| Curie-temperatuur (TC) | 560°C | Dichtheid (d) | 7.2 g/cm3 |
| Ckristalliserende temperatuur(Tx) | 510°C | Resistiviteitr) | 90mW-cm |
| Saturatie magnetostrictie coëfficiënt(Ik...s) | < 2 × 10-6 | Continu werktemperatuurbereik | -55 tot 130°C |
Magnetische eigenschappen vanNanocristallijnlegering
| Productsoort | transversale magnetische gloeiing | Geen magnetisch gloeien | Magnetische ontsteking langs de lengte |
| Aanvankelijke doorlaatbaarheid | > 2 × 104 | > 8 × 104 | > 1 × 104 |
| Maximaaldoorlaatbaarheid | > 5 × 104 | > 45 × 104 | > 50 × 104 |
| Residuele magnetische inductie | < 0,2 T | 0.6 T | > 0,85 T |
| Gedwongen geweld | < 1,8 A/m | < 0,8 A/m | < 1,8 A/m |
| Verlies van ijzerP ((20kHz, 0,5T) | < 30 W/kg | < 50 W/kg | < 90 W/kg |
| Verlies van ijzerP ((100 kHz, 0,3T) | < 150 W/kg | < 150 W/kg | < 300 W/kg |
| Verliesgraad ijzer ((-55°C ¥125C) | < 15% | < 15% | < 15% |
De vergelijkingtussenNanocristallijnlegeringenmet een vermogen van niet meer dan 0,8 GPa
| Basisparameter | Superfijne ijzerkern | met een vermogen van niet meer dan 10 W | Ferriet |
| Magnetische inductie van verzadiging Bs(T) | 1.25 | 0.75 | 0.5 |
| Residuele magnetische inductie Br(T) | 0.2~0.9 | - | 0.20 |
| Saturatie magnetostrictie coëfficiënt (×10-6) | < 2 | < 2 | 4 |
| Resistiviteit (mmW-cm) | 80 | 56 | 106 |
| Curie-temperatuur /°C | 570 | 400 | < 200 |
| Aanvankelijke doorlaatbaarheid μ0(G/Oe) | > 8 × 104 | > 8 × 104 | - |
| Maximale doorlaatbaarheid μm(G/Oe) | > 50 × 104 | 60 × 104 | 4x104 |
| Drijfkracht Hc (A/m) | < 2 | < 1 | 6 |
| ijzerverlies (20KHz,0.5 T) (W/Kg) | < 35 | - | - Nee, niet echt. |
| IJzerverlies (50KHz,0.3T) (W/Kg) | < 50 | - | - Nee, niet echt. |
