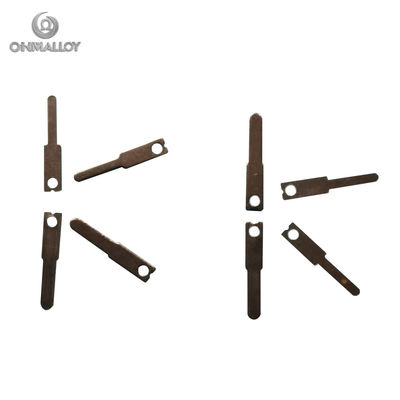

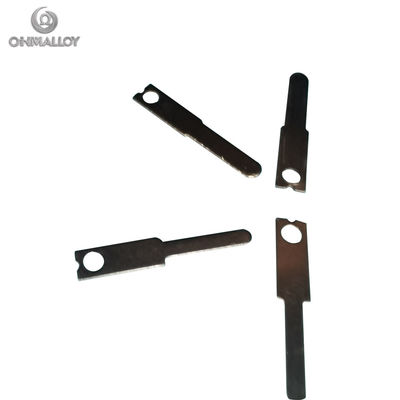

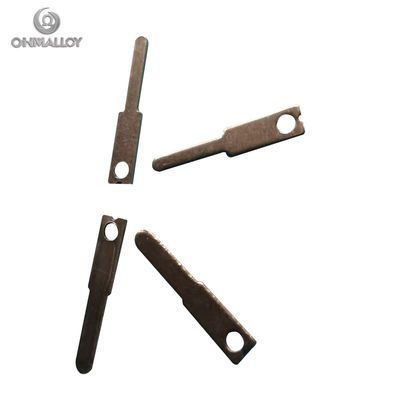

KP/KN Pin Type K Thermocouple Connector (Chromel-Alumel contactpinnen)

Thermocouple k-type KP KN chromel-alumel legering

1Materialen samenstelling en eigenschappen

Bepaling Legalloy Chemische samenstelling Belangrijkste kenmerken

Positief (KP)Chromelequivalent Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Niet-magnetisch, resistiviteit 0,71 μΩ·m

Negatief (KN)Alumel-equivalent Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnetisch, weerstand 0,23 μΩ·m

2. Prestatiespecificaties

Parameterwaarde standaard/opmerkingen

Temperatuurbereik (draadklasse)Op korte termijn:-200°C tot 1300°CMaximum 1,260°C per IEC 60584-1

Langetermijn:0°C tot 1.100°COptimaal stabiliteitsbereik

Temperatuurbereik (uitbreiding) 0°C tot 200°CBeperkte nauwkeurigheid boven 200°C

EMF-uitgang 41 μV/°Cbij 1000°C VS Platina 67 referentie

nauwkeurigheid (klasse 1) ±1,5°Cof± 0,4%(> 0 °C) Hetgeen groter is

± 2,5°C(-200°C tot 0°C) Cryogene tolerantie

OxideringsresistentieSuperieur aan type J/T/E onder 1000°C Cr2O3-beschermingslaag

3. Omgevingscompatibiliteit en beperkingen

Aanbevolen atmosfeer:

• Oxidatie: Lucht, uitlaatgassen bij verbranding (elektrische ovens)
• Inerte gassen: Argon, stikstof (volledige werkzaamheid tot 1100°C)

Verbodsvoorwaarden:

Scenario Mislukkingsmechanisme Vermindering

Zwavelhoudende gassen Sulfidatie → broze breuk Vermijd H2S/SO2 omgevingen

Afwisselende redoxcycli Kalibratieverschuiving > 5°C Gebruik type N in cyclische toepassingen

Vacuüm > 1 uur (> 800°C) Chroom verdamping Maximale blootstelling van 60 minuten

H2/CO atmosfeer Groene Corrosie (815-1040°C) Keramische beschermbuizen

4. Concurrerend voordeel

• Kostenefficiëntie: 30~50% goedkoper dan edelmetaalsoorten (R/S/B)
• StralingshardheidVoorkeur in kerntoepassingen versus type J
• Levensduur: 5x langer dan type J bij 900°C (Fe-oxidatie in J)

5. Precision Tolerance Standards

Klasse-tolerantieformule Toepassingscontext

Klasse 1± 1,5°Cof±0,004×t de temperatuur (°C) Laboratoria voor lucht- en ruimtevaart, kalibratie

Klasse 2± 2,5°Cof± 0,0075 × 0,0075 °C industriële procesregeling

Absolute temperatuur in °C; speciale foutgraad (± 0,4%) beschikbaar voor hoge precisiebehoeften

Aanvullende technische aantekeningen

Beste praktijken op het gebied van verbindingen:

• Gebruik MgO-geïsoleerde verlengdraden van nikkellegering voor EMF-stabiliteit
• Vermijd koper terminals → galvanische corrosie in vochtige omgevingen

Veroudering voorkomen:

• Voorveroudering bij 850°C gedurende 2 uur vermindert de drift in precisie sensoren

Fysieke eigenschappen:

VastgoedKP-waarde KN-waarde

Dichtheid (g/cm3) 8,5 8.6

Tensile sterkte ≥490 MPa ≥390 MPa

Verlenging ≥ 10% ≥ 15%

Thermocouples worden gebruikt in processen om de temperatuur te detecteren en zijn verbonden met de pyrometers voor indicatie en besturing.De thermocouple en de pyrometer worden elektrisch geleid door thermocouple verlengkabel / thermocouple compenserende kabelsDe geleiders die voor deze thermocouple kabels worden gebruikt, moeten vergelijkbare thermo-elektrische eigenschappen (EMF) hebben als die van de thermocouple die wordt gebruikt voor de temperatuurmeting.

Onze fabriek produceert hoofdzakelijk thermocoupledraad, banden en kabels, die worden gebruikt in temperatuurmetingsinstrumenten.Onze thermocouple producten zijn allemaal gemaakt naleving van GB en ook IEC584-3 (Internationale norm).

De thermocouple strip kan worden gebruikt om de holle pin van de thermocouple connector, de thermocouple spade en de contacten van de thermocouple connector te produceren.

Toepassing
• Verwarming ️ Gasbranders voor ovens
• Koeling Vrieskasten
• Bescherming van de motor Temperaturen en oppervlaktetemperaturen
• Hoogtemperatuurbeheersing
