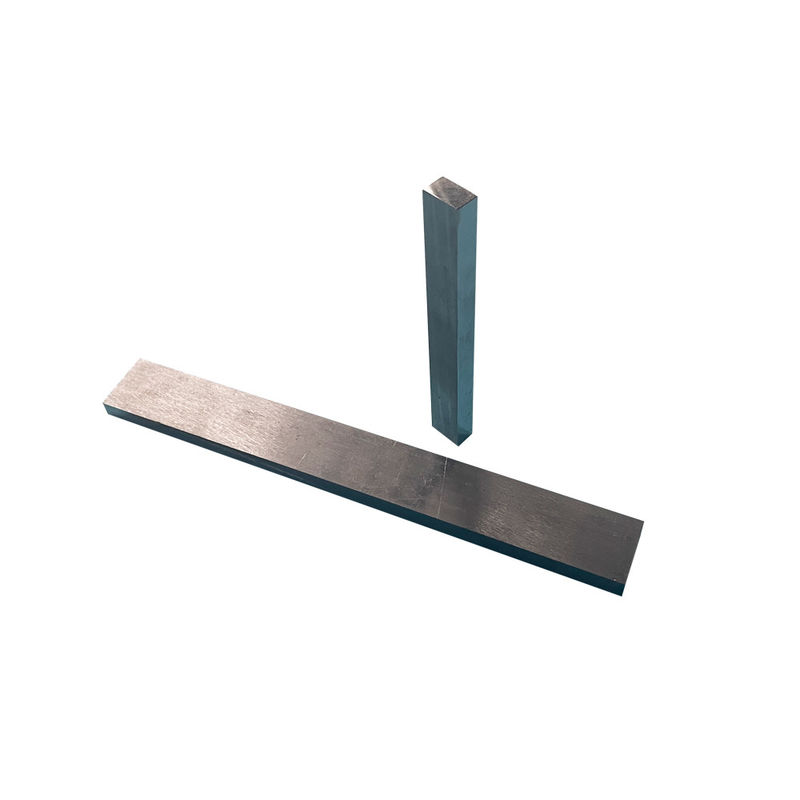

Nagenoeg-nul CTE Invar 4J36 Plaat (UNS K93600)Precisie Metrologie en Cryogene Toepassingen
|
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Material: | 4J36 | Supply Type: | Plate |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| Markeren: | Invar 4J36-plaat voor nauwkeurige metrologie,Platen van lage uitbreiding met cryogene toepassingen,UNS K93600 Invar-plaat voor metrologie |
||
Bijna-nul CTE Invar 4J36 Plate (UNS K93600) Precision Metrology and Cryogenic Applications
OhmAlloy-4J36 (Invar), ook wel bekend als FeNi36 (64FeNi in de VS), is een nikkel-ijzerlegering die bekend staat om zijn uniek lage coëfficiënt van thermische uitbreiding (CTE of α).
De naam Invar komt van het woord onveranderlijk, verwijzend naar het relatieve gebrek aan uitbreiding of samentrekking bij temperatuursveranderingen.
Het werd uitgevonden in 1896 door de Zwitserse natuurkundige Charles Édouard Guillaume, die in 1920 de Nobelprijs voor de Natuurkunde kreeg voor zijn ontdekking, die verbeteringen in wetenschappelijke instrumenten mogelijk maakte.
OhmAlloy-4J36 (Invar) wordt gebruikt waar een hoge dimensionale stabiliteit vereist is, zoals precisieinstrumenten, klokken, seismische kruipmeters, televisieschermkasten, kleppen in motoren,en antimagnetische horlogesBij landmetingen, wanneer een eerste orde (hoge nauwkeurigheid) van het niveau van de hoogte moet worden uitgevoerd, wordt de niveau staaf (niveller) gebruikt gemaakt van Invar, in plaats van hout, glasvezel of andere metalen.In sommige zuigers werden Invar-steunen gebruikt om de thermische uitbreiding in de cilinders te beperken.
Normale samenstelling%
| Ni | 35 tot 37.0 | Fe | Bal. | Co. | - | - Jawel. | ≤ 0.3 |
| Mo. | - | C. | - | Cr | - | Deeltjes | 0.2~0.6 |
| C | ≤ 0.05 | P | ≤ 0.02 | S | ≤ 0.02 |
Typische fysische eigenschappen
| Dichtheid (g/cm3) | 8.1 |
| Elektrische weerstand bij 20°C(Ωmm2/m) | 0.78 |
| Temperatuurfactor van weerstand (((20°C~ 200°C)X10-6/°C | 3.7~3.9 |
| Thermische geleidbaarheid, λ/W/(m*°C) | 11 |
| Curiepunt Tc/°C | 230 |
| Elastische modulus, E/ Gpa | 144 |
Uitbreidingscoëfficiënt
| θ/°C | α1/10-6°C-1 | θ/°C | α1/10-6°C-1 |
| 20 ~ 60 | 1.8 | 20 tot 250 | 3.6 |
| 20 tot 40 | 1.8 | 20 tot 300 | 5.2 |
| 20 ~ 20 | 1.6 | 20 tot 350 | 6.5 |
| 20 ~ 0 | 1.6 | 20 tot 400 | 7.8 |
| 20 tot 50 | 1.1 | 20 tot 450 | 8.9 |
| 20 tot 100 | 1.4 | 20 tot 500 | 9.7 |
| 20 tot 150 | 1.9 | 20~550 | 10.4 |
| 20 tot 200 | 2.5 | 20 tot 600 | 11.0 |
Typische mechanische eigenschappen
| Treksterkte | Verlenging |
| MPa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
Temperatuurweerstandfactor
| Temperatuurbereik, °C | 20 tot 50 | 20 tot 100 | 20 tot 200 | 20 tot 300 | 20 tot 400 |
| a.R/ 103*°C | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
Het warmtebehandelingsproces
| Het warmtebehandelingsproces | |
| Verzilvering voor stressverlichting | Verwarmd tot 530~550°Cen houd 1 ~ 2 uur. |
| gloeien | Om de verharding te voorkomen, die in het koudgewalste, koude trekproces wordt gebracht, moet het gluren worden verhit tot 830~880 °C.°C In vacuüm, houd 30 minuten. |
| Het stabilisatieproces |
1) In beschermende media en verwarmd tot 830 °C°CWacht 20 minuten. 2) Vanwege de spanning die door het afdoen wordt veroorzaakt, wordt het water verwarmd tot 315 °C.°CWacht een uur. |
| Voorzorgsmaatregelen |
1) Kan niet worden gehard door warmtebehandeling 2) Oppervlaktebehandeling kan zijn zandblazen, polijsten of bekeren. 3) Leger kan worden gebruikt 25% zoutzuur inzetoplossing bij 70 °C°Com het geoxideerde oppervlak te verwijderen |
Wat is het verschil tussen Inconel en Invar 36?
De keuze tussen de twee moet gebaseerd zijn op de specifieke vereisten van de specifieke toepassing.Aan de andere kantConel is een perfecte toepassing die hoge sterkte en hittebestendigheid vereist.
