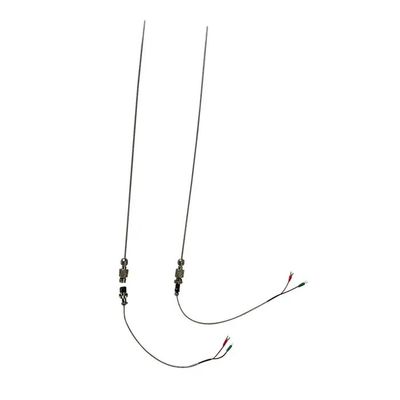

K-type thermocouple mineraal geïsoleerd met SS304 schede verlengkabel snelle reactie

Mineraal geïsoleerde K-type thermocouple met 2 contacten Connector SS304 Slijmverlengkabel Snelle reactie

Voor mineraal geïsoleerde thermocouples (MI) zijn de basisonderdelen meetelement, isolatie, beschermende omhulsel.MI-thermocouples met flexibele connector om buigmogelijkheden toe te voegen en compensatiekabels om de meetnauwkeurigheid te verbeteren.

Armor Style Thermocouple Structure

1. Voor de meetdraad zijn er verschillende gebruikelijke typen: type K N E T J

2Isolatie materiaal: MgO (≥96%), Al2O3 (≥99%)

3. Materiaal van de buitenmantel:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS: + 1100°C

- Inconel 600: + 1150°C

- GH3030 & GH3039: 1200°C

4Normen voor geïsoleerde delen van mineralen

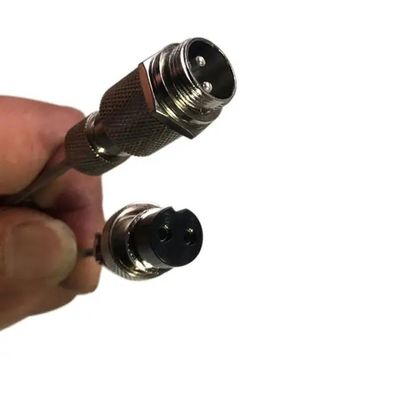

5- Connector: meestal wordt dit onderdeel door een veer gemaakt om de buigmogelijkheden te vergroten.

6Verlengkabel: bij de keuze van het compensatie-/verlengtype moet dit in overeenstemming zijn met de thermocouple-index

Bij de werkelijke temperatuurmeting zijn er meestal lange meetafstanden met het meetapparaat,een termokoppelcompensatiedrade wordt gegenereerd om het temperatuurverschil te compenseren dat wordt veroorzaakt door de temperatuurverandering tussen het meetapparaat en het thermocoppelverbindingsstuk.

De compensatiekabel heeft de volgende voordelen: verbetering van de fysische eigenschappen en mechanische eigenschappen van de thermocouple-temperatuurmetingslijn;het verbeteren van de flexibiliteit van de meetlijn en het gemakkelijk maken van de verbinding door middel van een meerstreng kern of een compensatiedrad met een kleine diameter■ gemakkelijk te afschermen tegen externe storingen; vermindering van de kosten van meetlijnen.

Kwaliteit van de thermocouple-kabel

A:Verlengkabel

waarvan de draadcompositie volledig gelijk is aan die van de thermocoupeldraad, aangegeven met de letter “X” na het symboolnummer van het thermocouple, zoals “KX” JX “TX”

B:kabel van compensatiegraad

waarvan de draadcompositie verschilt van die van de thermoappeldraad, maar waarvan de waarde van de elektromotorische kracht (EMF) van de draad dezelfde is als die van de thermoappeldraad, alleen bij 0-100 °C of 0-200 °C.Het merkt op met de letter C na het symboolnummer van het thermopaar., zoals ‘KC ‘JC ’TC ’
