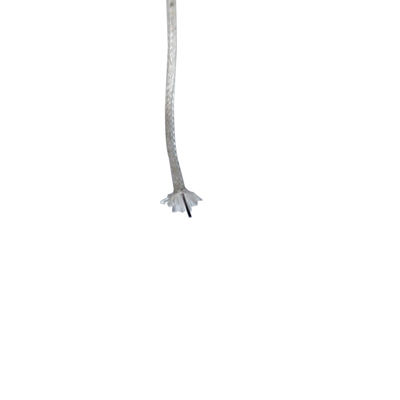

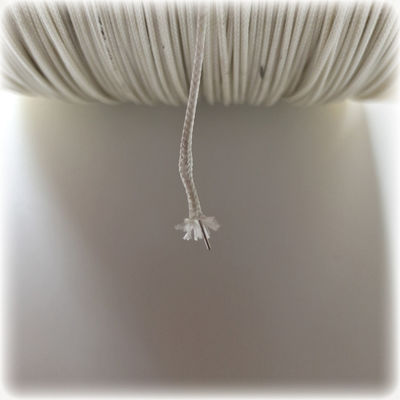

Hoogtemperatuur K-klasse kabel | 2*0,6mm getwist paar | ANSI MC96.1 | -270°C tot 1372°C
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Geleider: | +Chrome, -Alumel | Dirigent dia: | 20AWG, 16AWG |
|---|---|---|---|
| Isolatiemateriaal: | glassilica | Jasmateriaal: | glassilica |
| Kleur: | Wit | Pakket: | 1000ft/roll |
| Standaard: | ANSI96.1 of IEC 584-2 | ||
| Markeren: | K-klasse thermokoppelkabel,Hoge temperatuur getwiste kabel,ANSI MC96.1 thermokoppeldraad |
||
Hoogtemperatuur K-klasse kabel. 2 x 0,6mm Twisted Pair. ANSI MC96.1.
Specificaties:
1. Stijl: Compensatie draad
2. Termocouple J-draad
Classificatie van J-draad met thermocouple
1Dit type thermocouple draad is vooral geschikt voor thermocouple type K, J, E, T, N en L en andere instrumenten voor de detectie van hoge temperatuur,temperatuursensor, enz.
2. compenserende draadniveau (laag temperatuurniveau). Dit type thermocoppeldraad is vooral geschikt voor het compenseren van kabel en verlengdraad van verschillende thermocoppels van type S, R, B, K, E, J, T,N en L, verwarmingskabel, besturingskabel enzovoort.
Variëteit en index van het thermocouple
| Variëteit en index van het thermocouple | ||
| Variëteit | Type | Meetbereik ((°C) |
| NiCr-NiSi | K | - 200 tot 1300 |
| NiCr-CuNi | E | - 200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | - 200 tot 350 |
| NiCrSi-NiSi | N | - 200 tot 1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Afmetingen en tolerantie van glasvezel geïsoleerde thermocouple draad
Afmetingen / Tolerantie mm) : 4,0+/-0.25
Kleurcode en aanvankelijke kalibratie-toleranties voor thermoappeldraad:
| Type thermocouple | ANSI-kleurcode | Aanvankelijke kalibratie-toleranties | ||||
| met een gewicht van niet meer dan 10 kg | Kalibratie | +/- Conductor |
Jacket | Temperatuurbereik | Standaard Beperkingen |
Speciaal Beperkingen |
| IJzer ((+) vs. Constantan (((-) |
J | Wit/rood | Bruin | 0°C tot +285°C 285°C tot +750°C |
± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| CHROMEL (((+) versus ALUMEL (((-) |
K | Geel/rood | Bruin | -200°C tot -110°C -110°C tot 0°C 0°C tot +285°C 285°C tot +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| Koper ((+) vs. Constantan (((-) |
T | Blauw/rood | Bruin | -200°C tot -65°C -65°C tot +130°C 130°C tot +350°C |
± 1,5% ± 1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL (((+) versus Constantan (((-) |
E | Paars/rood | Bruin | -200°C tot -170°C -170°C tot +250°C 250°C tot +340°C 340°C+900°C |
± 1% ±1,7°C ±1,7°C ± 0,5% |
± 1°C ± 1°C ± 0,4% ± 0,4% |
Kleurcode en aanvankelijke kalibratie-tolerantie voor verlengdraad:
| Type verlenging | ANSI-kleurcode | Aanvankelijke kalibratie-toleranties | ||||
| met een gewicht van niet meer dan 10 kg | Kalibratie | +/- Conductor |
Jacket | Temperatuurbereik | Standaard Beperkingen |
Speciaal Beperkingen |
| IJzer (+) versus Constantan ((-) | JX | Wit/rood | Zwart | 0°C tot +200°C | ± 2,2°C | ± 1,1°C |
| CHROMEL (+) tegenover ALUMEL (-) | KX | Geel/rood | Geel | 0°C tot +200°C | ± 2,2°C | ± 1,1°C |
| Copper tegen Constantan. | TX | Blauw/rood | Blauw | -60°C tot +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL ((+) tegen Constantan ((-) | Ex | Paars/rood | Paars | 0°C tot +200°C | ±1,7°C | ± 1,1°C |
PVC-PVC fysische eigenschappen:
| Kenmerken | Isolatie | Jacket |
| Slijtvastheid | - Goed. | - Goed. |
| Door verzet heen geslagen | - Goed. | - Goed. |
| Vochtbestendigheid | Uitstekend. | Uitstekend. |
| Lijst ijzer weerstand | Armoedige | Armoedige |
| Gebruikstemperatuur | 105oC continu 150oC enkel |
105oC continu 150oC enkel |
| Vlamproef | Zelfverbranding | Zelfverbranding |
